种类 | 开关量/模拟量输出 |

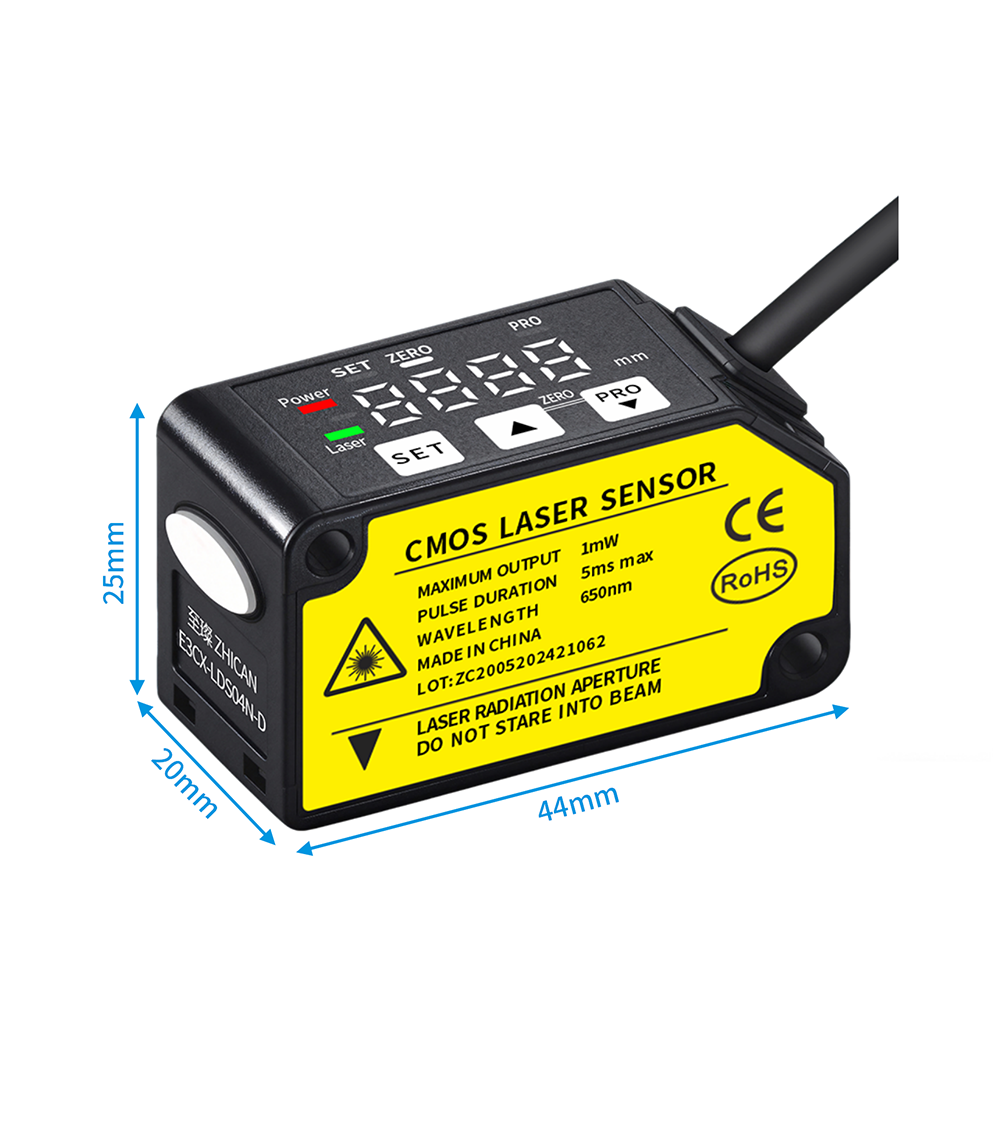

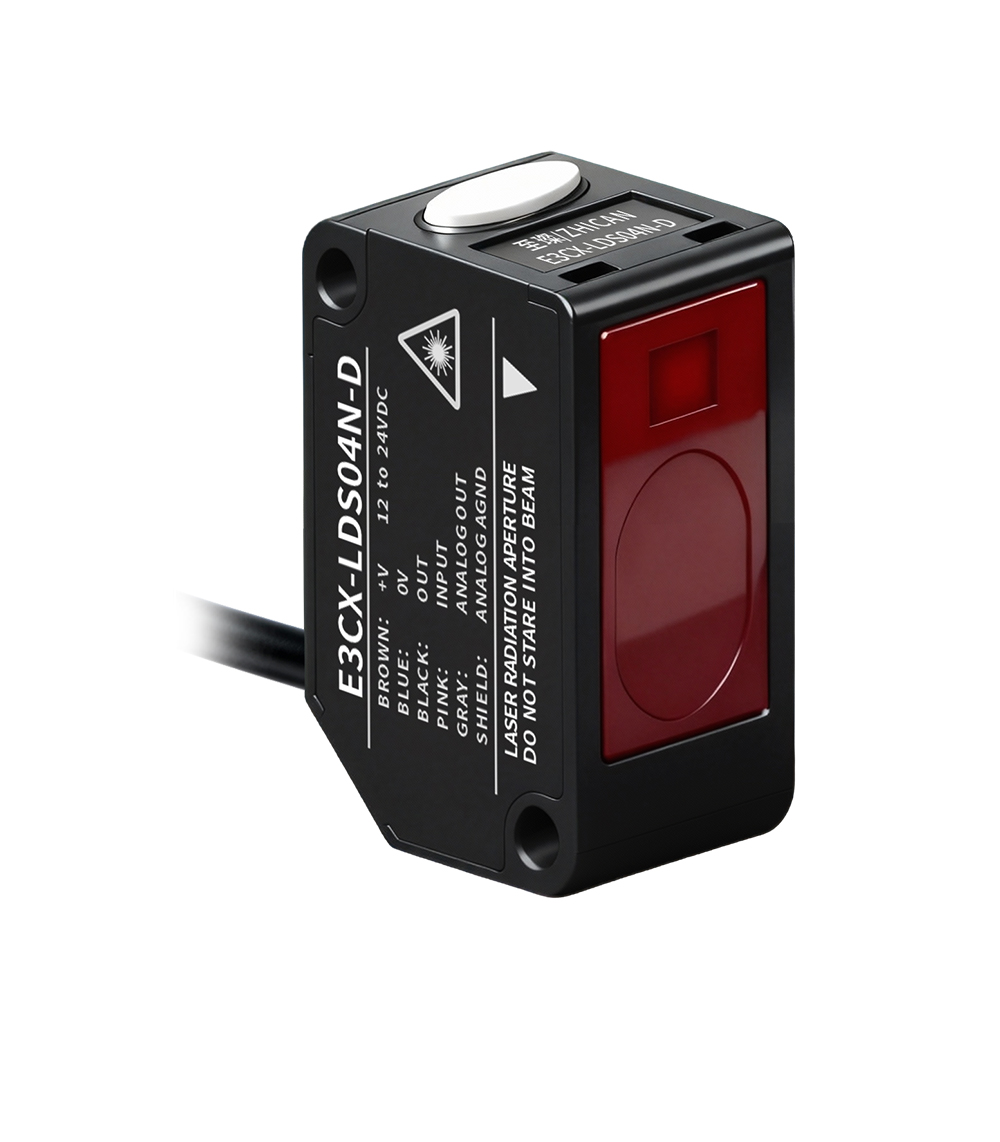

型号 | E3CX-LDS04N-D |
测量中心距离 | 400mm |
检测范围 | ±200mm |
检测精度 | ±0.4mm(测量距离200-400mm时) ±0.8mm(测量距离400-600mm时) |
偏差性 | ±0.2%F.S. ±0.3%F.S. |
温度特性 | 0.03%F.S./℃ |
光源 | 红色半导体激光光源,2类安全,最大1毫瓦输出,波长655纳米 |
光束直径 | 约 φ0.5mm |
电源电压 | 12V ~ 24VDC ±10% |
消耗电流 | 40mA 以下(电源电压24V DC时), 60mA以下(电源电压 12V DC时) |
NPN | NPN晶体管,开路集电极输出。 · 最大输入电流: 50mA · 外接电压:30V DC以下(控制输出-0V之间) · 剩余电压:1.5V以下(输入电流50mA以下) |
输出动作 | 入光时ON/非入光时ON 可切换 |
短路保护 | 具备 |
电压输出(警报时:+5.2V) | 输出范围:0V-5V 输出阻抗:100Ω |
电流输出(警报时:0mA) | 输出范围:4~20mA 负载阻抗:300Ω或更少 |
响应时间 | 1.5ms/5ms/10ms 可切换 |
外部输入 | NPN/PNP 无接点输入, 有效:0V ~ +1.2V DC 输入阻抗:10KΩ |
保护构造 | IP66 |
污损程度 | 2 |
环境温度 | -10°C~+40℃(注意不可结露、结冰)、保存时:-20℃~+60℃ |
环境湿度 | 35%~85%RH、保存时:35%~85%RH |
环境照度 | 白炽灯:受光面照明度3,000Lx以下 |
海拔 | 2,000m以下 |

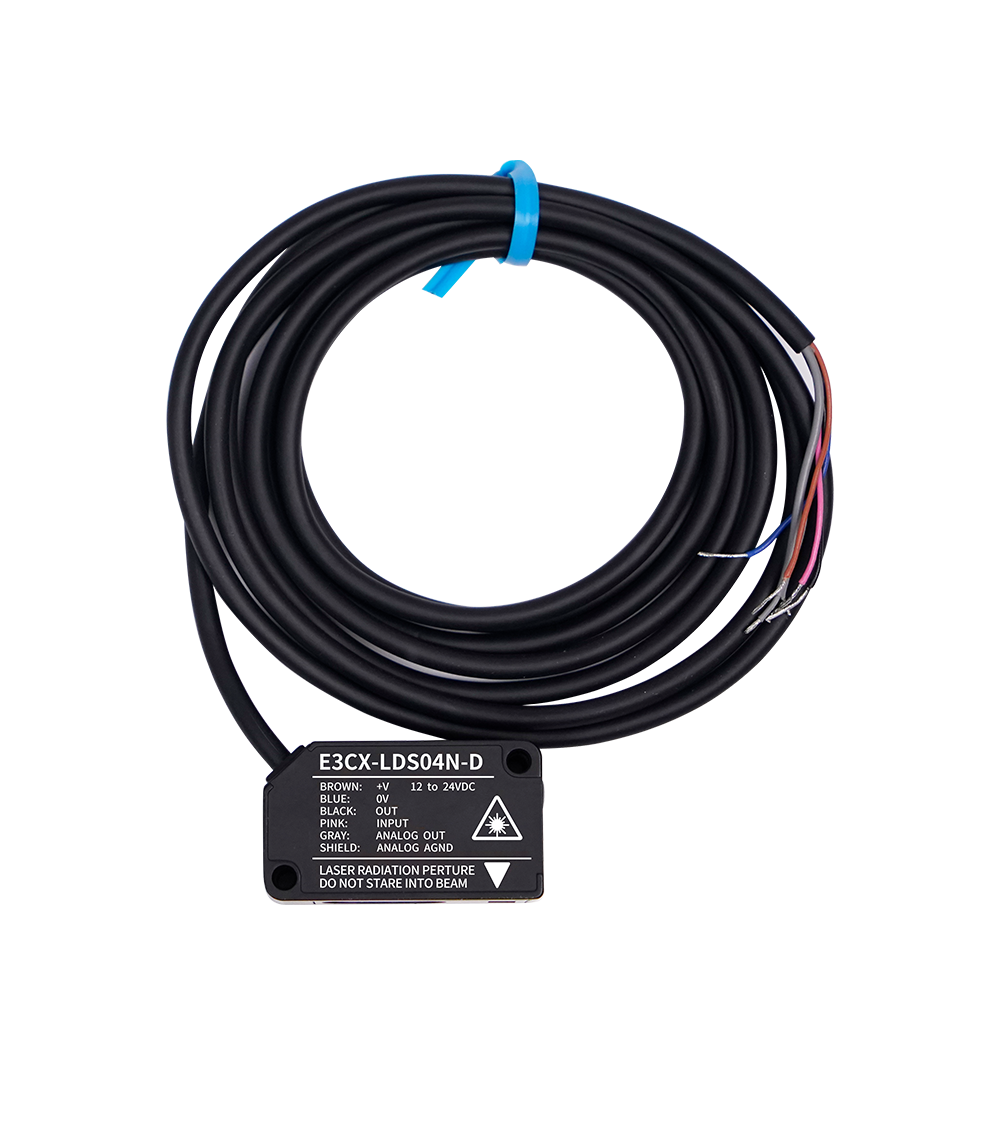

电缆 | 配备0.15mm直径(φ5)的芯复合电缆,长度为2米 |
材质 | 主体外壳为铝铸件,前盖为丙烯基材料 |
重量 | 约35克(不含电缆),约85克(含电缆) |
适用规格 | 符合EMC指令 |
