E3CX系列激光位移传感器

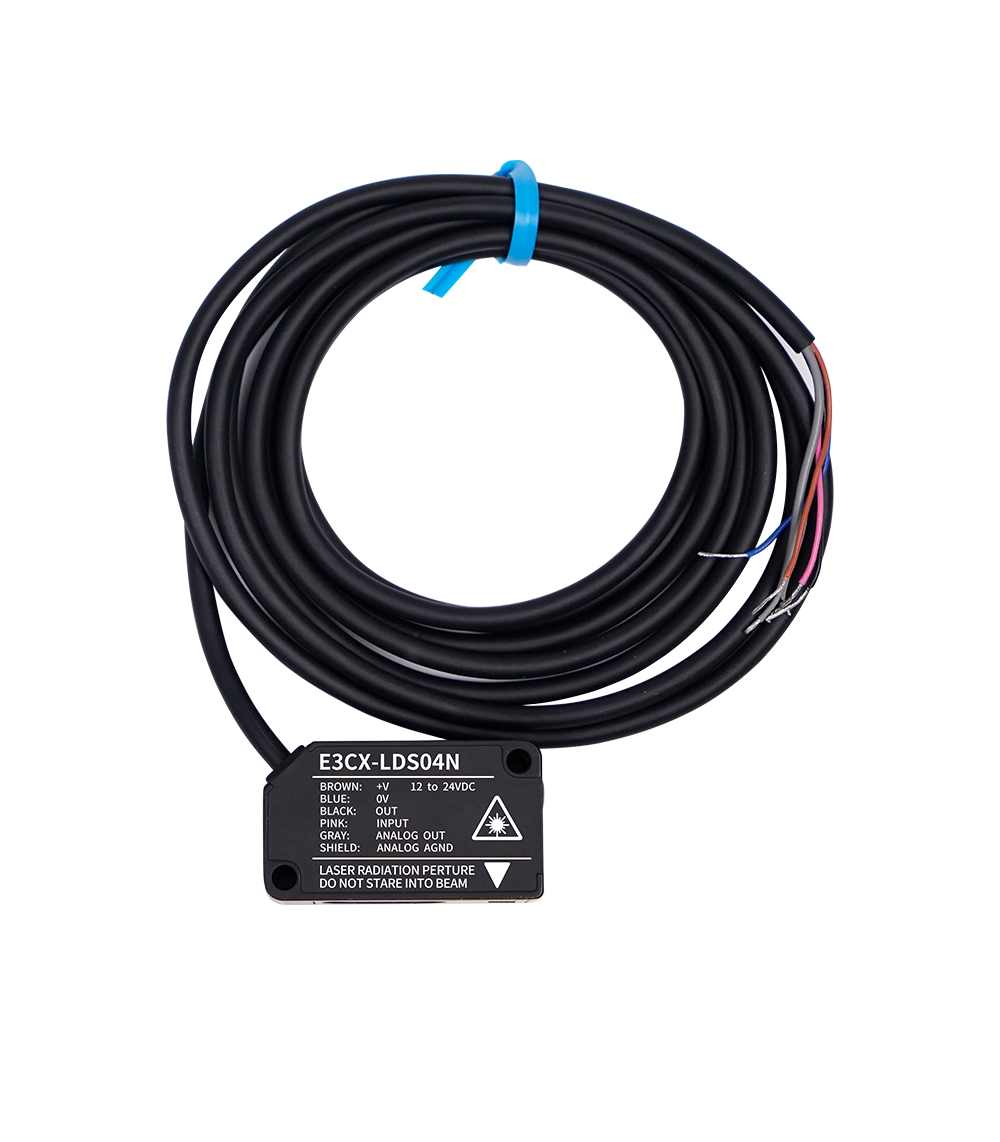

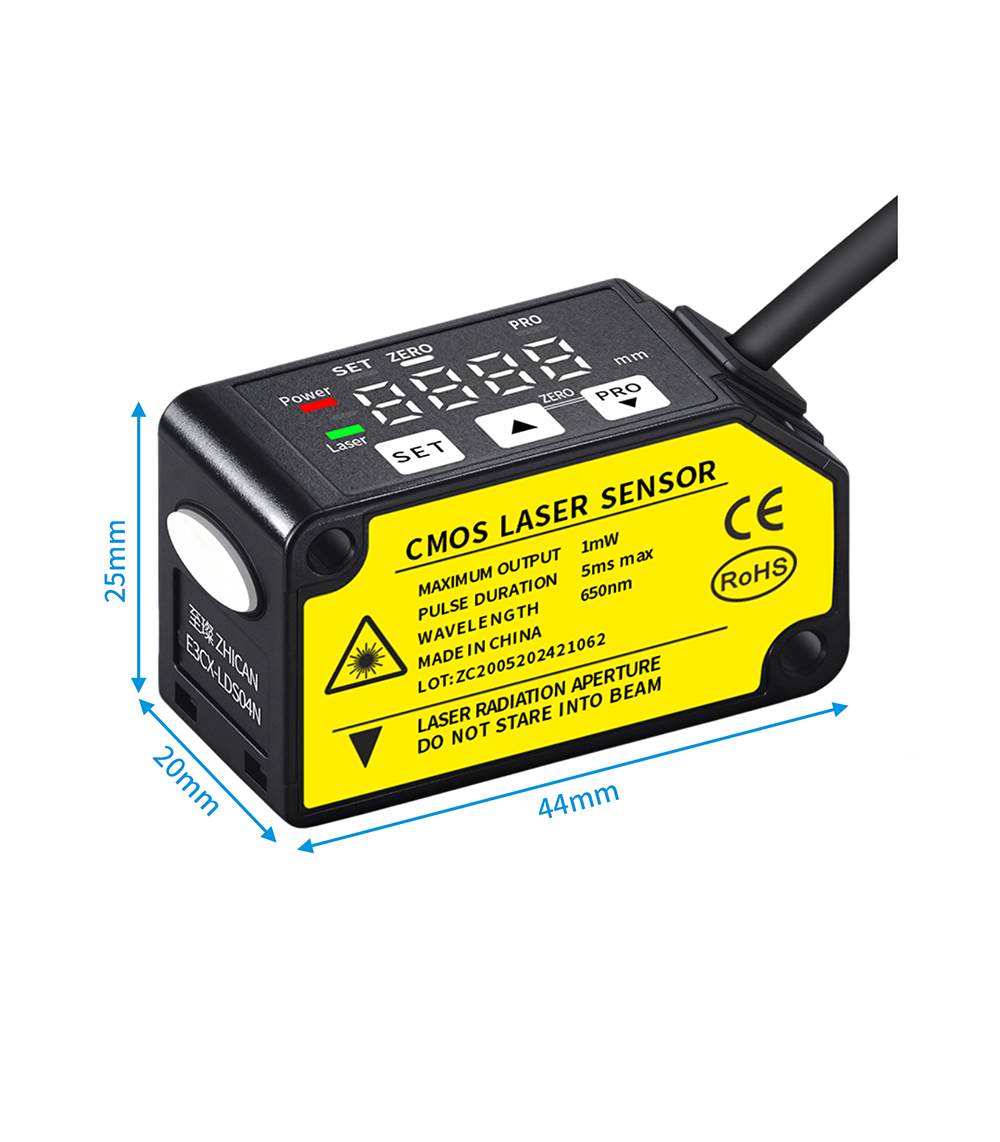

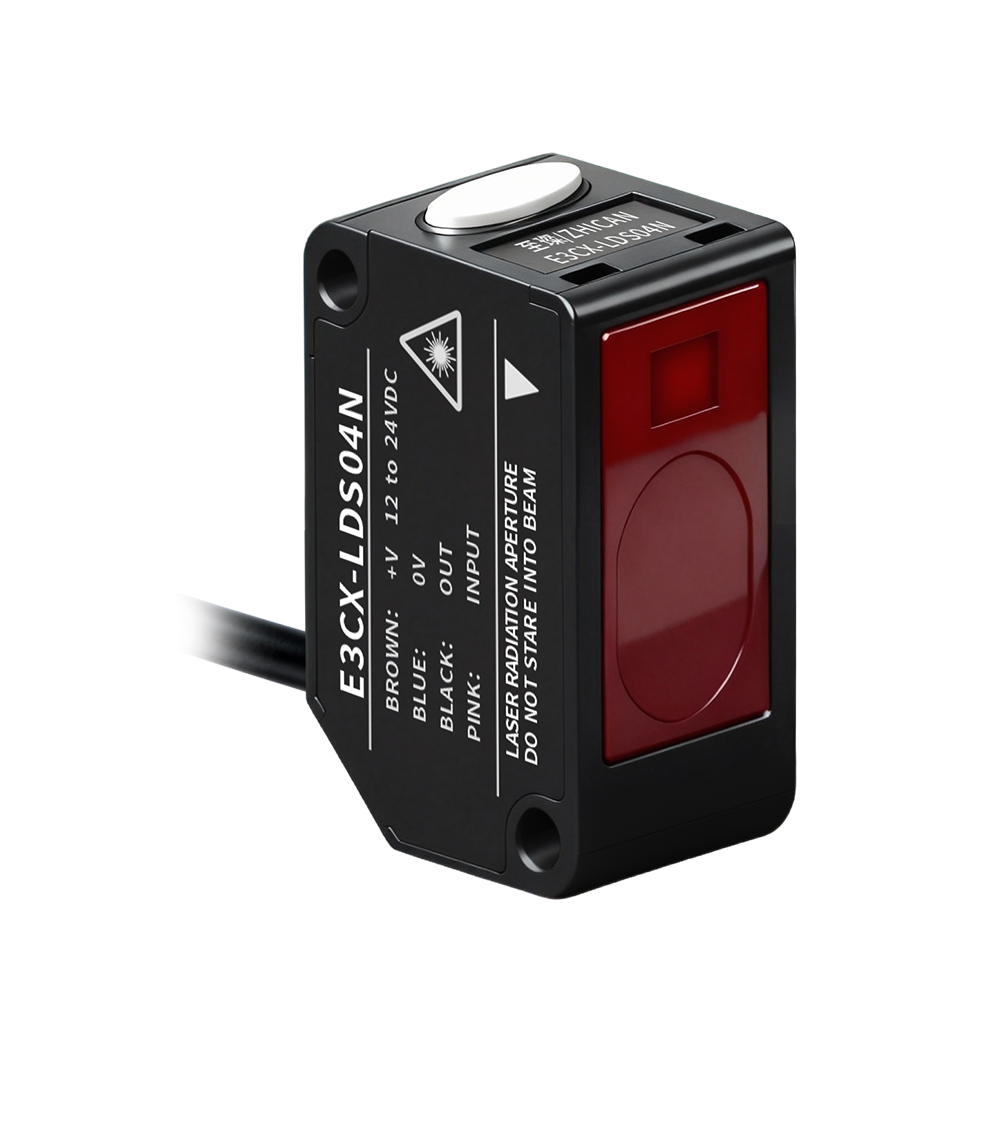

E3CX-LDS04N
E3CX系列激光位移传感器

输出方式:NPN

检测距离:400mm

检测类型:开关量输出

输出方式:NPN

检测距离:400mm

高精度:提供微米至纳米级的精确测量

抗干扰强:稳定测量,不受环境干扰

非接触测:精准且安全,不损伤被测物

实时监测:快速反馈结果,提升生产效率

输出方式多样性:便于满足各种不同需求场合


种类

开关量输出

型号

E3CX-LDS04N

测量中心距离

400mm

检测范围

±200mm

检测精度

±0.4mm(测量距离200-400mm时)

 ±0.8mm(测量距离400-600mm时)

偏差性

±0.2%F.S.     ±0.3%F.S.

温度特性

0.03%F.S./℃

光源

红色半导体激光光源,2类安全,最大1毫瓦输出,波长655纳米

光束直径

约 φ0.5mm

电源电压

12V ~ 24VDC ±10%

消耗电流

40mA 以下(电源电压24V DC时),  60mA以下(电源电压 12V DC时)

NPN

NPN晶体管,开路集电极输出。

·  最大输入电流: 50mA

·  外接电压:30V DC以下(控制输出-0V之间)

·  剩余电压:1.5V以下(输入电流50mA以下)

输出动作

入光时ON/非入光时ON 可切换

路保护

 具备

电压输出(警报时:+5.2V)

-

电流输出(警报时:0mA)

-

响应时间

1.5ms/5ms/10ms 可切换

外部输入

NPN/PNP 无接点输入, 有效:0V ~ +1.2V DC 输入阻抗:10KΩ

保护构造

IP66

污损程度

2

环境温度

-10°C~+40℃(注意不可结露、结冰)、保存时:-20℃~+60℃

环境湿度

35%~85%RH、保存时:35%~85%RH

环境照度

白炽灯:受光面照明度3,000Lx以下

海拔

2,000m以下

电缆

配备0.15mm直径(φ5)的芯复合电缆,长度为2米

材质

主体外壳为铝铸件,前盖为丙烯基材料

重量

约35克(不含电缆),约85克(含电缆)

适用规格

符合EMC指令
