E3NX系列色标传感器

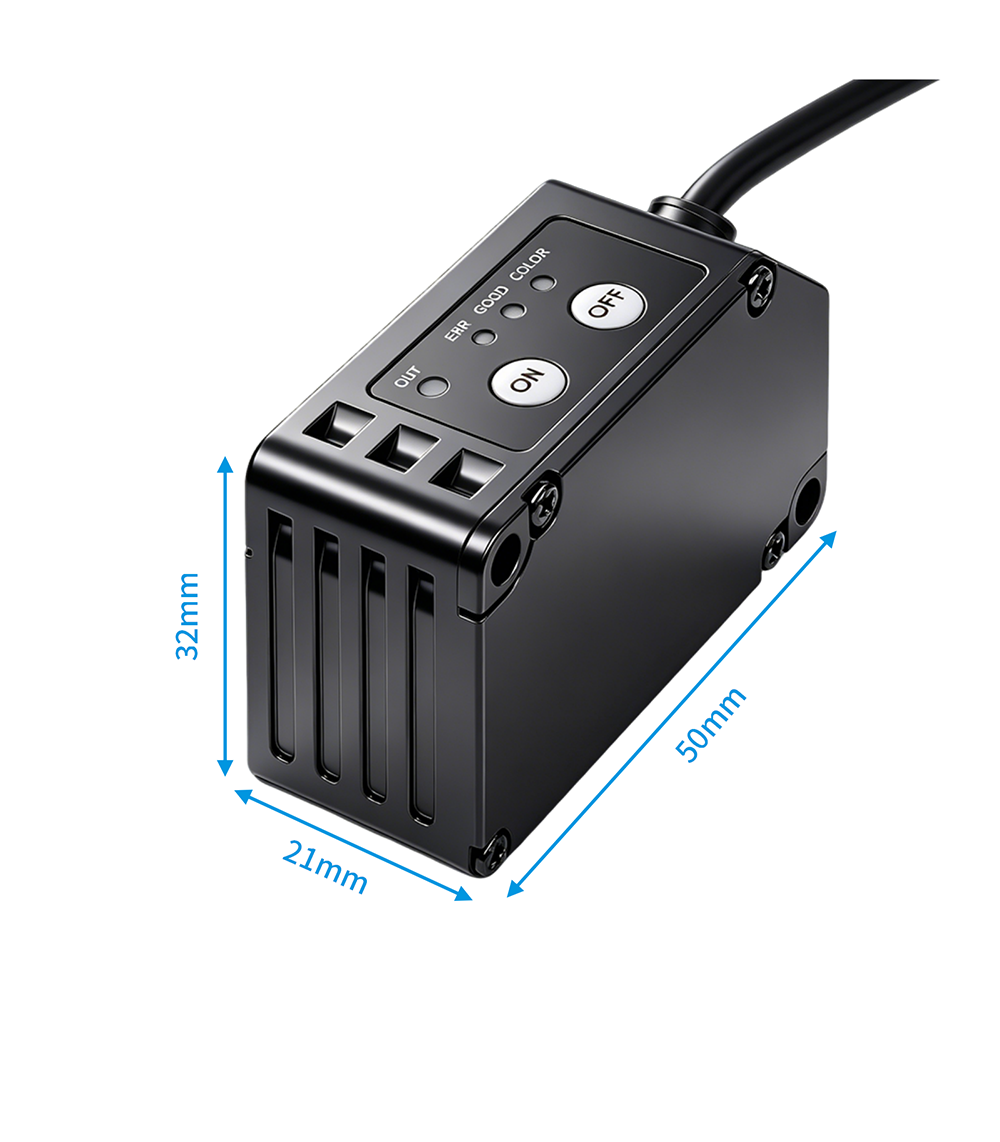

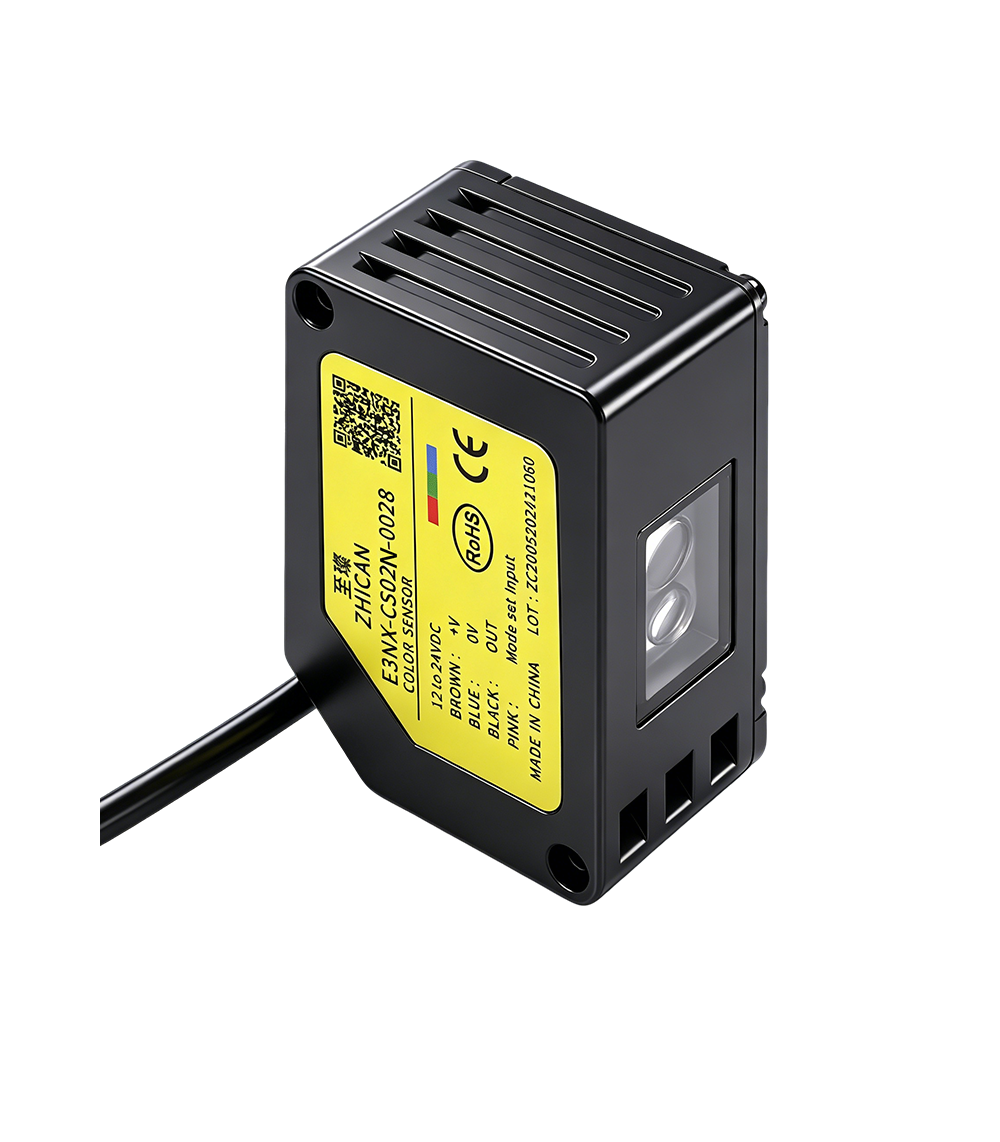

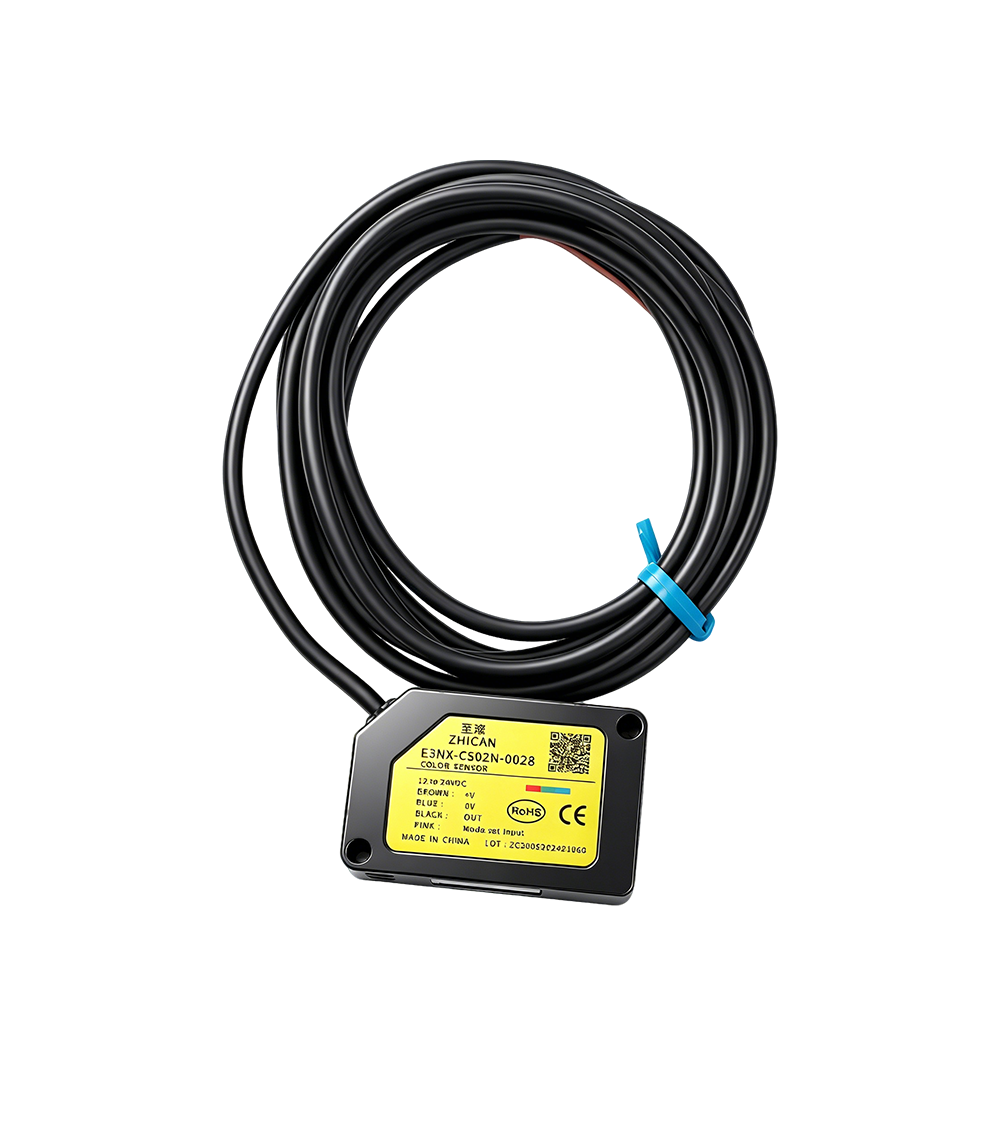

E3NX-CS02N-0028
E3NX系列色标传感器

检测方式:NPN

检测距离:18~28mm

检测模式:色标模式、颜色模式

检测方式:NPN

检测距离:18~28mm

可调回差,抗抖动,确保检测精准稳定。

抗干扰力强,复杂环境下稳定工作,确保数据无误采集。

两点设定方式,灵活调整检测范围和阈值。

光点尺寸约1.5*7mm(24mm检测距离)。

类型

NPN

型号

 E3NX-CS02N-0028 2M

检测距离

18 ~ 28mm

电源电压

 24V DC ± 10%

消耗电量

功率 850mW 以下(电源电压 24V 时、消耗电流 35mA 以下)

色标模式

低电平(ON)时,电压0 ~ 0.6V DC,电流<0.5mA,阻抗约10kΩ。

彩色模式

高电平(OFF)状态下,电压范围为12 24V DC,或处于开放状态。

输出

NPN开路集电极晶体管输出;最大电流50mA,电压≤30V DC,50mA时剩余电压≤1.5V。

色标模式

色标检出时,状态ON

彩色模式

一致时,状态ON

短路保护

具备(自动恢复)

反应时间

200μs以内

环境温度

- 10 ~ +55℃,无冻结,无结露

环境湿度

35 ~ 85%RH ,无凝结

投光元件

 复合LED:红/绿/蓝(投光波峰波长:640nm/525nm/470nm )

外壳

PBT

面板

PC

硅胶

按钮

PC

透镜

电缆

0.2mm² *4芯橡皮电缆,线缆标注长度:2M

重量

约 115g
